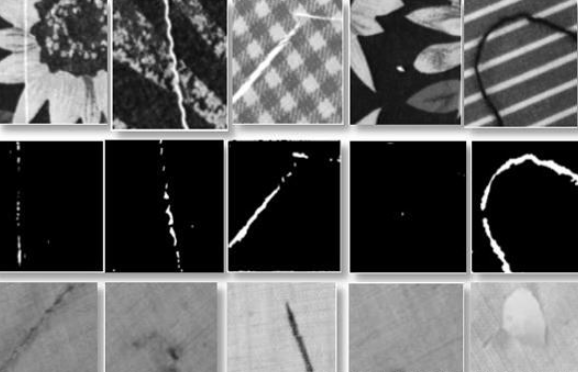

在紡織行業高速運轉的生產線上，微小的布面瑕疵（如斷紗、污漬、緯斜）若未被及時檢出，將直接影響成品質量與品牌價值。但復雜的車間環境和對設備穩定性的嚴苛要求，對承載系統的視覺工控機硬件提出了更高的挑戰。

　　一、客戶應用場景

　　在紡織布料視覺檢測設備中，工業相機需高速捕捉布面圖像，圖像采集卡負責將大量的圖像數據傳輸?shù)缴衔粰C進行處理分析。

　　設備需要連接工業相機和調試設備，確保視覺分析軟件的穩定高效執行。

　　二、剛性需求

　　1.關鍵擴展槽：必須配備PCIe x1插槽這是主流工業圖像采集卡的標準接口，雖說PCIe*16/*8/*4可以兼容，但并不完全適配，在長期震動、溫變環境下易出現接觸不良、信號干擾等兼容性不穩定等問題。

　　2.空間適應性： 受限于檢測設備內部結構，需要壁掛式視覺工控機。

　　3.性能需求：CPU性能要求不高，2~3代i3/i5級別即可滿足

　　4.端口保障：1個網口，2~4個USB口

　　三、視覺工控機解決方案

　　東田工控精準切入紡織行業痛點，推出深度適配的視覺工控機解決方案DT-5206-A683，確保檢測系統高效運行。

　　1.原生PCIe*1插槽支持

　　這款工控機核心優勢在于其其主板原生配備了標準PCIe x1插槽，匹配主流圖像采集卡的物理接口與電氣規范，從根源上杜絕了因插槽規格不符引發的接觸不良、信號干擾、驅動沖突等兼容性不穩定因素。

　　更預留了1個PCIe*16擴展插槽，可擴展多相機和未來系統升級，確保視覺數據的高速、無損、零誤差傳輸。

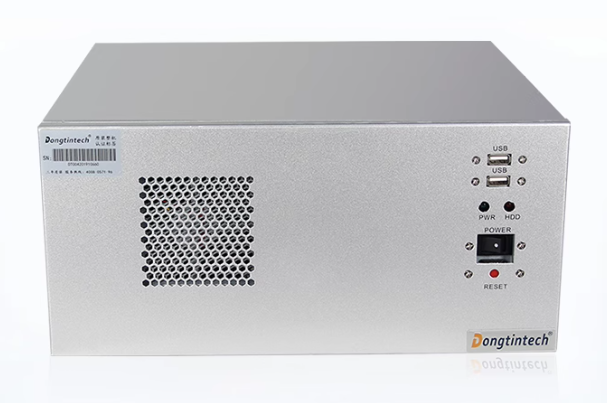

　　2.壁掛機箱設計

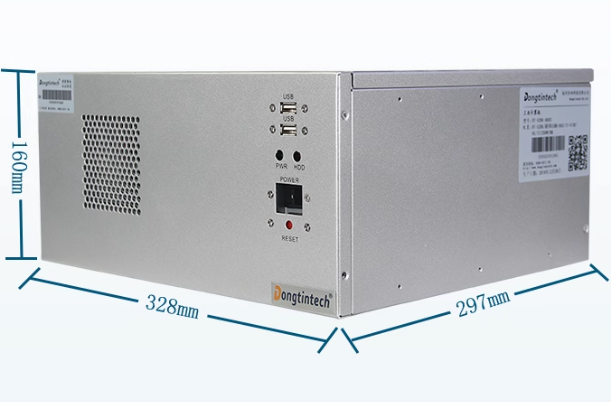

　　壁掛式輕巧設計，尺寸328*297*160mm，重量約3.2公斤，能輕松部署進客戶檢測設備內部或側方空間。

　　3.性能與成本平衡

　　基于Intel H81芯片組，支持英特爾第4代酷睿i3/i5/i7處理器，足以應對布料檢測的圖像處理需求，同時保障對Win7系統的兼容與流暢運行，避免性能過剩造成的成本浪費。

　　4.實用接口

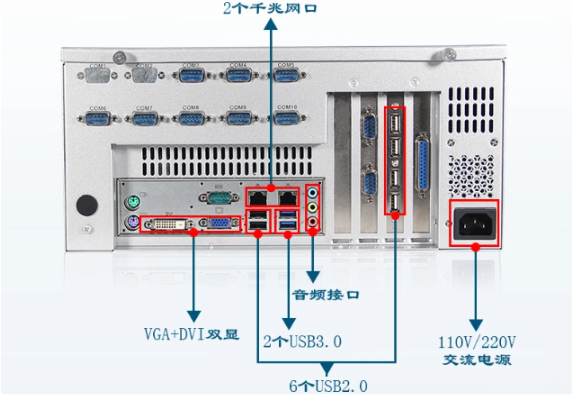

　　提供2個千兆網口，滿足多臺相機連接；配置了2個USB 3.0 + 8個USB 2.0接口，可輕松連接各類外設；VGA + DVI-D雙顯示接口支持調試顯示。

　　四、結語

　　東田工控為客戶提供的這一視覺工控機方案，以解決“PCIe x1兼容性”這一關鍵痛點為核心，結合緊湊壁掛設計與實用配置，助力企業織就高品質。

　　東田工控始終深入行業實際應用，精準把握核心痛點提供適配的解決方案，產品更是支持1V1定制，如有相關需求，可聯系東田客服咨詢了解更多產品詳情。
